1.产品构成
防谐振电压互感蒂由1只消谐互感器+3只半绝缘互感器组合而成。其中消谐互感器做成半绝缘结构方式，而3只半绝缘互感器做成全绝缘结构方式，俗称4PT.
2.接线方法
3只半绝缘互感器一次绕组的起端分别接A、B、C三相，3只半绝缘互感器的一次绕组末端连接在一起接消谐互感器一次的输入端，消谐互感器的一次末端接地。3只半绝缘互感器的剩余绕组接成开口三角形后短接接地。3只半绝缘互感器的测量绕组的起端与其一次绕组分别对应为a、b、c;3只半绝缘互感器的测量绕组的末端连接在一起后与消谐互感器的测量绕组的起端相连，其末端接地。消谐互感器的剩余电压绕组接继电器(报警装置)。
3.工作原理
在正常工作条件下(理想状态)，三相电压平衡，U点电压为零，即消谐互感器的输入电流为零，开口三角电压和消谐互感器的a-n绕组输出电压也为零，3只半绝缘电压互感器正常工作。当系统出现足以导致单相接地故障时，中性点漂移，U点电压升高至相电压，消谐互感器的a-n绕组输出100V电压，报警装置动作。同时，通过全绝缘结构方式的3只半绝缘电压互感器的测量绕组，可以判断哪相出现了接地故障。
由于消谐互感器的一次绕组足够大,流过消谐互感器的电流很小,即零序电流很小、抑制了3只半绝缘电压互感器的开口三角电压，即使短接也不会有很大的电流。这样就实现了阻尼电阻很小，消诺电阻很大的理想状态，能起到很好的消谐作用。
这种防谐振电压互感器已经在电网中广泛运用，运行效果良好。

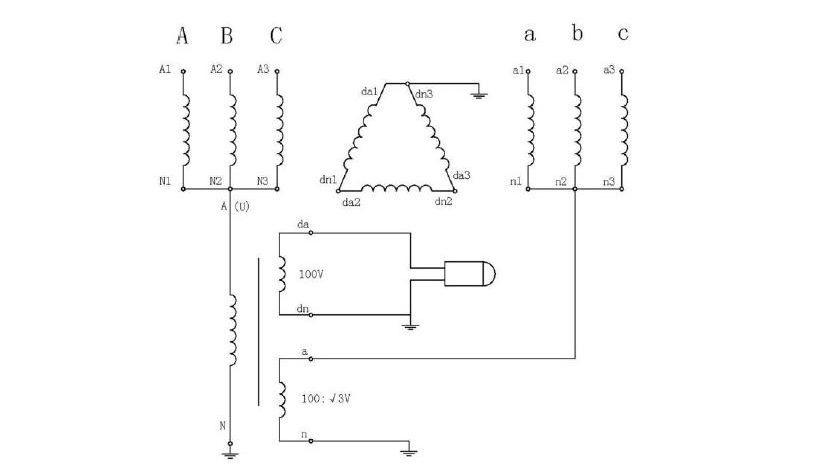

4.接线图
