VCT-0.66型 0.5级
开启式电流互感器
使
用
说
明
书
一、概述：
1、VCT-0.66型电流互感器为开启式电流互感器，适用于额定频率为50Hz准确度0.5级，额定电压为0.66kV及以下的电力系统中作继电器保护或电能测量用。
2、本产品符合GB/T20840.1-2010、GB/T20840.2-2014标准规定；

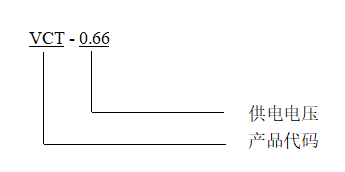

3、型号及含义
二、关键件及结构
本型电流互感器主要由外壳、铁芯、二次绕组线圈组成，外壳采用阻燃ABS材料，线圈为优质QZ-2/130L聚脂漆包线绕制而成，铁芯采用冷轧硅钢片Z11迭装而成，绕组线圈安装在外壳中，电流互感器的基本工作原理是通过电流互感器的一、二次线圈绕组产生的电流比而达到工作目的的,本产品体型小，质量轻，安装方便.
三、工作条件：
1、环境温度最高温度:40℃；日平均气温差不能超过30℃；最低温度：-5℃；
2、海拔不超过1000m；
3、空气相对湿度不大于80％；
4、空气中无爆炸危险介质,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。
四、技术参数：（见表1）
1、功率因数： COS∅=0.8(滞后);
2、额定二次电流：5A;
3、爬电距离：大于16mm。
4、额定二次负荷：2.5VA、5VA-2.5VA
五、安装使用与注意事项：
1、安装：用本公司出厂产品自带的附件将本型产品垂直安装在板壁上，然后分别进行一次二次线的连接；
2、在雷雨较多的地方使用本互感器，应在安装处采取避雷措施，避免因雷击而使互感器烧毁。
3、安装使用前应检查产品绝缘及接地螺栓接地是否良好。
4、产品的任何一个二次绕组均不允许开路，所连接的仪表仪器的回路中要经常检查连接点是否有松脱现象，否则二次回路中的感应电压可能会危及人身和设备安全，如果某一个二次绕组暂不用则应将其两个出线端子短接。
5、产品应经常清洁，定期将产品从线路隔离，拭去其上的灰尘和其它杂物，如发现壳体有裂缝等异常现象时应立即停止使用，查清产品发生异常现象原因并及时进行妥善处理，也可与本公司联系。
6、产品经长期停用或储存后，再次使用时必须先检查绝缘性能是否良好，不符合要求的不能使用。
准确度级别 | 比值误差 | 相位误差 |
倍率 因素 | 额定电流下的百分数值 | 倍率 因素 | 额定电流下的百分数值 |
5 | 20 | 100 | 120 | 5 | 20 | 100 | 120 |
0.5 | % | 1.5 | 0.75 | 0.5 | 0.5 | (`) | 90 | 45 | 30 | 30 |
注：环境境温度0℃40℃,相对湿度不大于80%，本测量互感器在额定频率\额定功率因素及二次负荷为额定二次负荷25%-100%之间任一数值时，各准确度不超过本表的限值。 |
表1

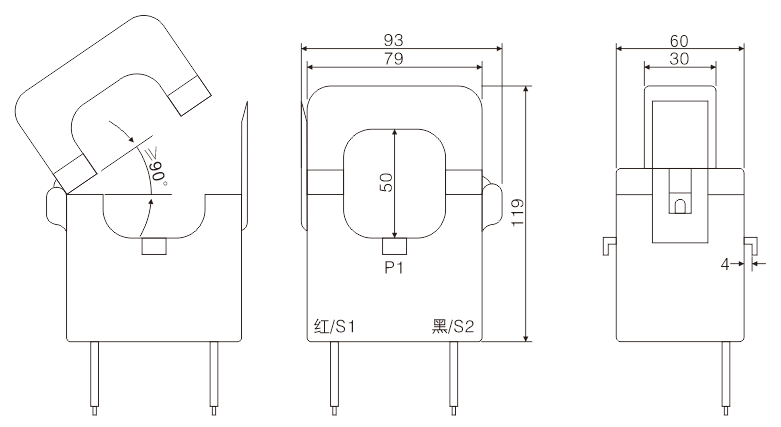

六、外形图尺寸、安装尺寸：见表2、 图1
产品名称 | 规格型号 | L | L1 | W | W1 | H |
电流互感器 VCT-0.66型0.5级 | 100/5A-400/5A | 67 | 35 | 42.8 | 24.5 | 85.5 |
500/5A-1000/5A | 93 | 50 | 60 | 30 | 119 |
表2
七、订货须知
用户订货时必须说明：
a. 互感器名称、型号；b. 电流等级（A）、电压等级（kV）；
c. 准确度；d. 数量。
八、附件：说明书、合证证、安装螺钉组件。

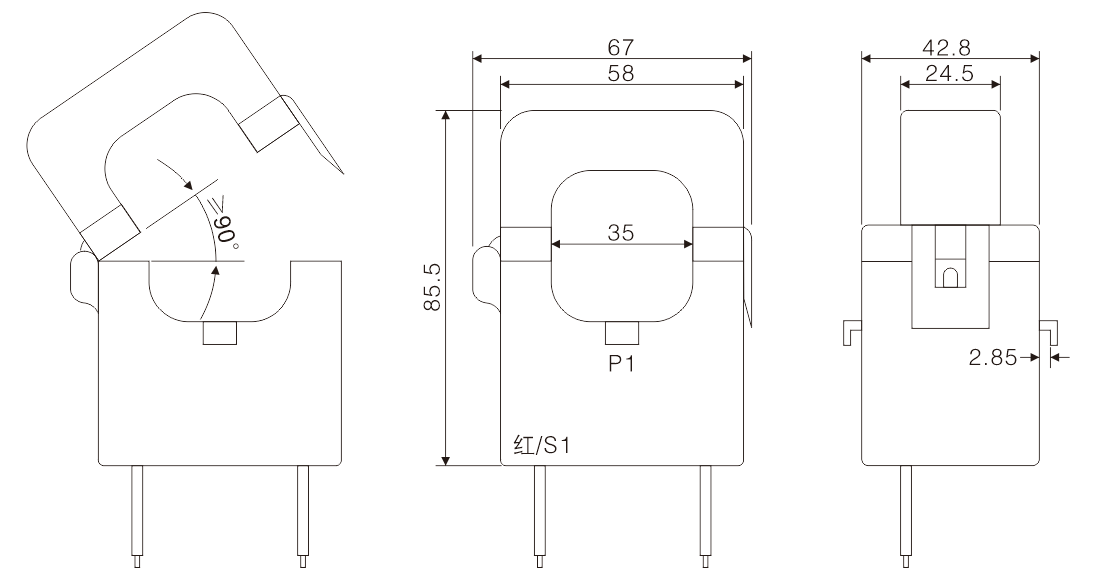

图1

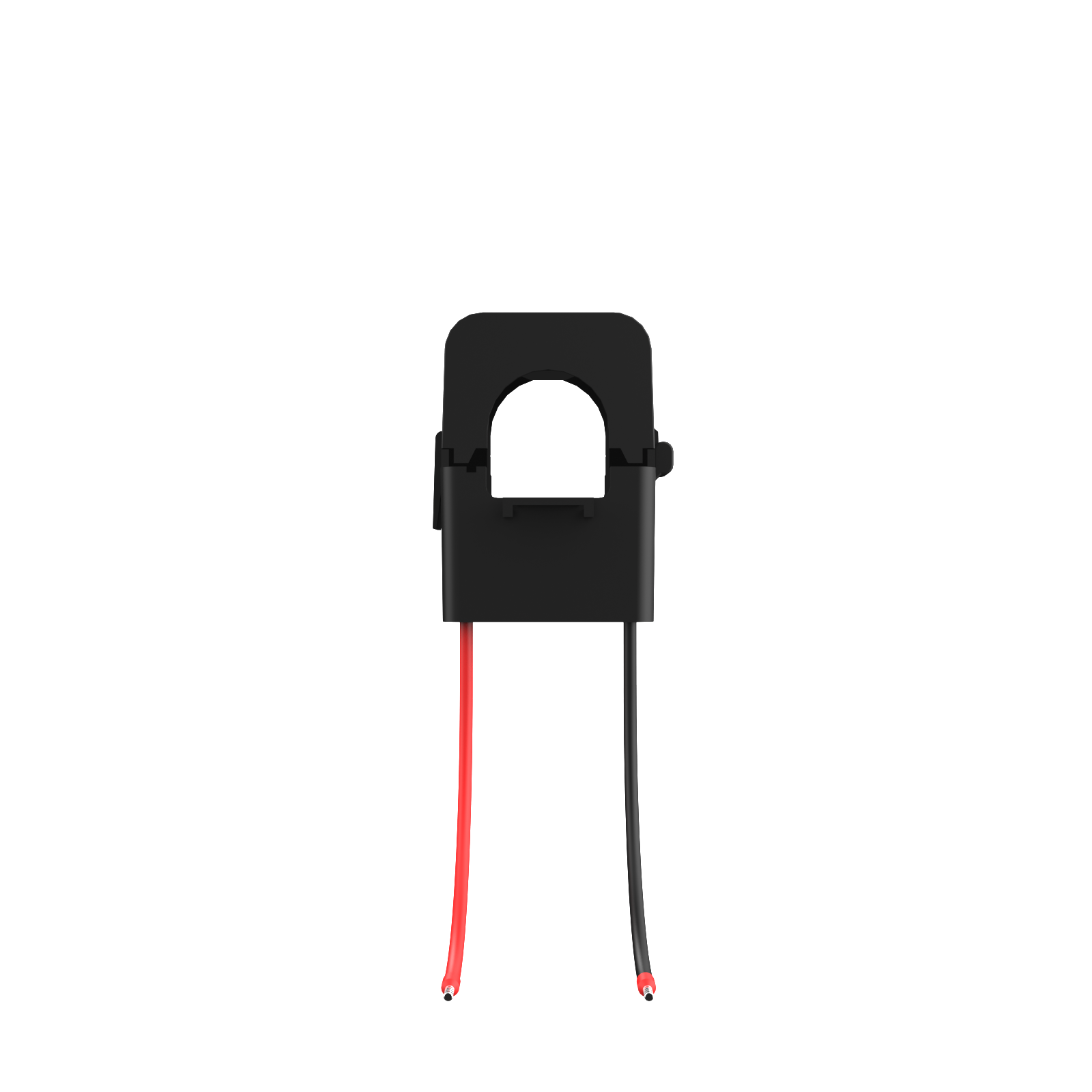

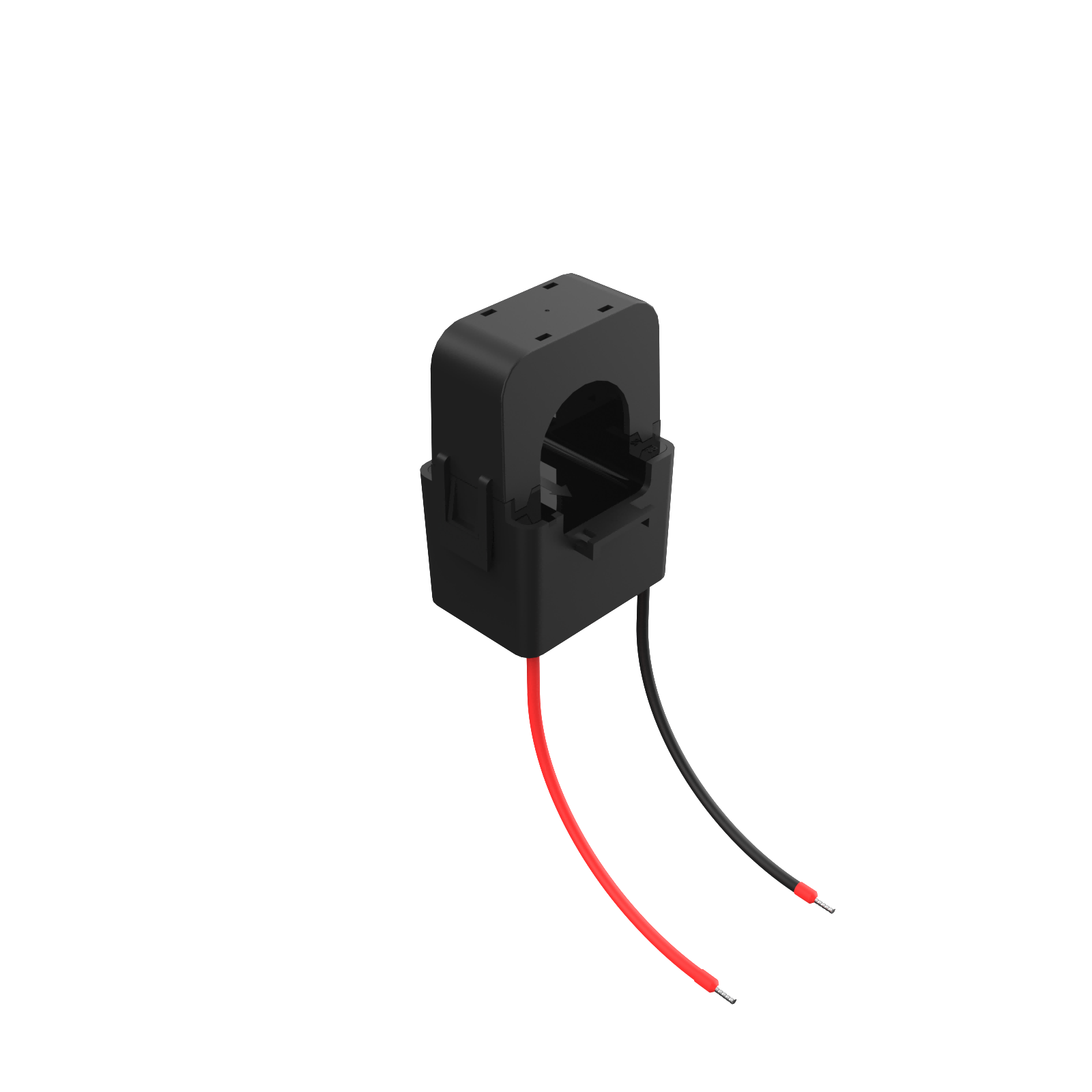

VCT-0.66 型 0.5级 （100/5-400/5A）电流互感器

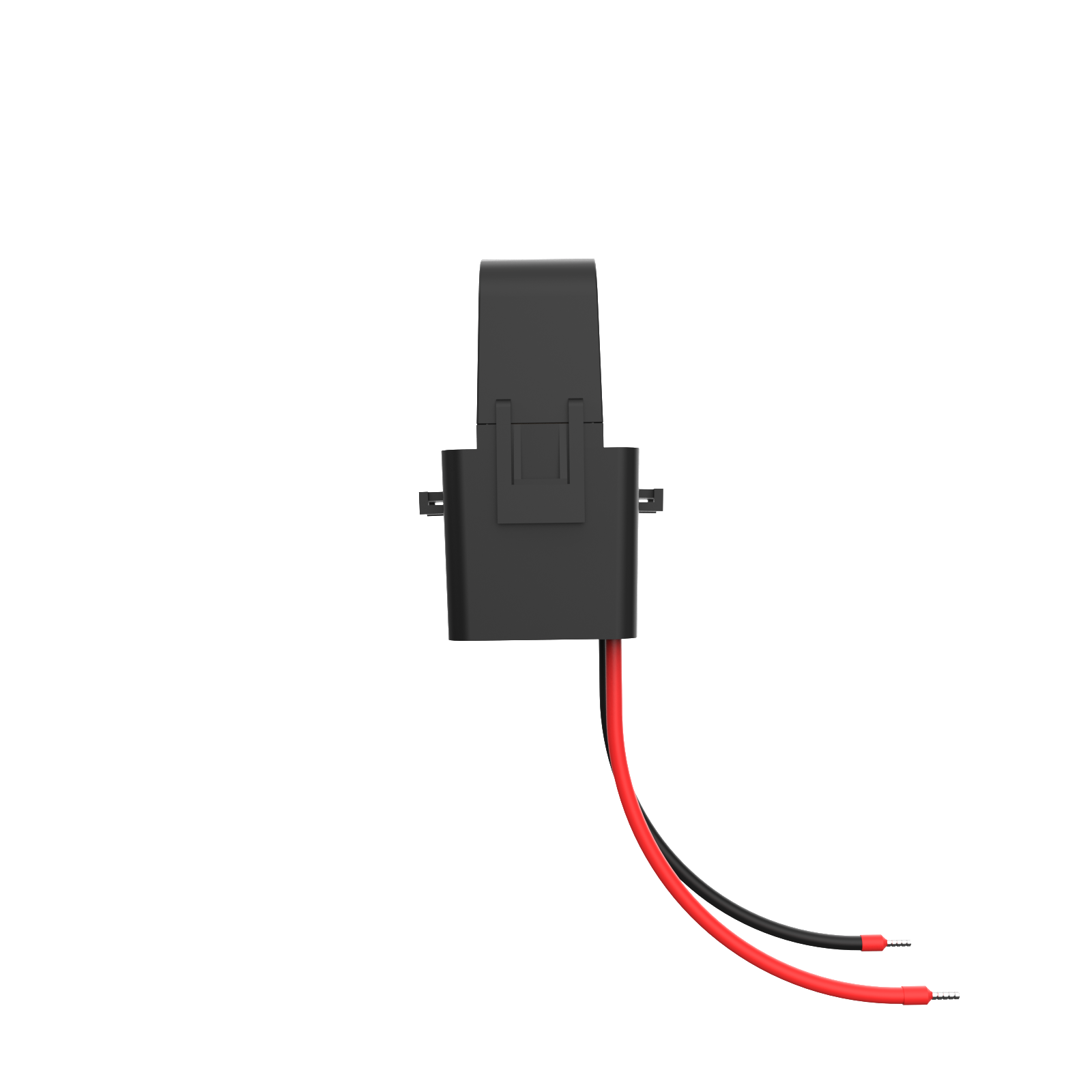

VCT-0.66 型 0.5级 （1000/5A）电流互感器
