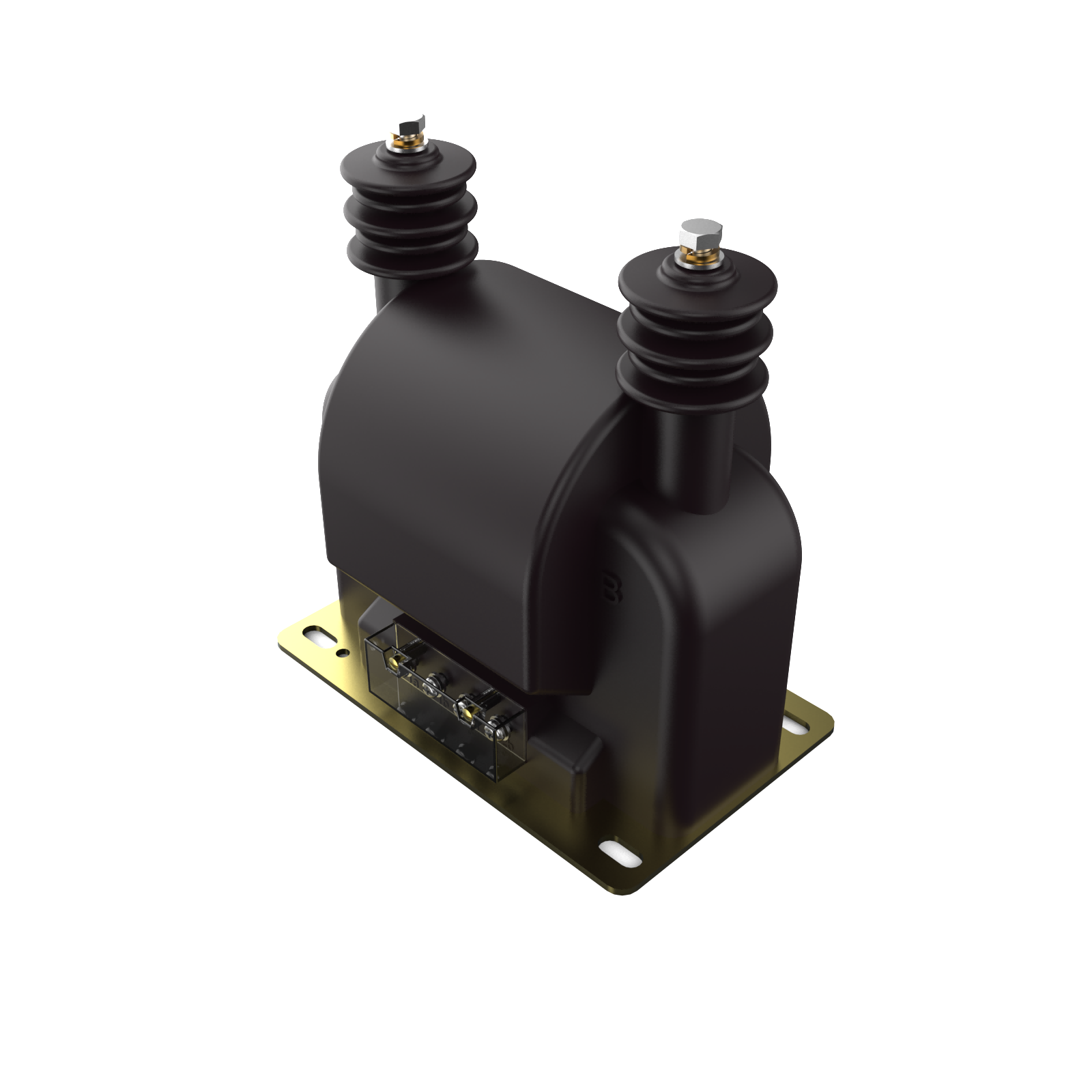

JDZ-10型
电压互感器
使
用
说
明
书
上海华通互感器有限公司
一、概述
JJDZ-10型半封闭外铁芯结构，绕组为环氧树脂全真空浇注全绝缘结构。在额定频率为50Hz，额定电压为10kV及以下的电力系统中作继电保护或电能测量用。

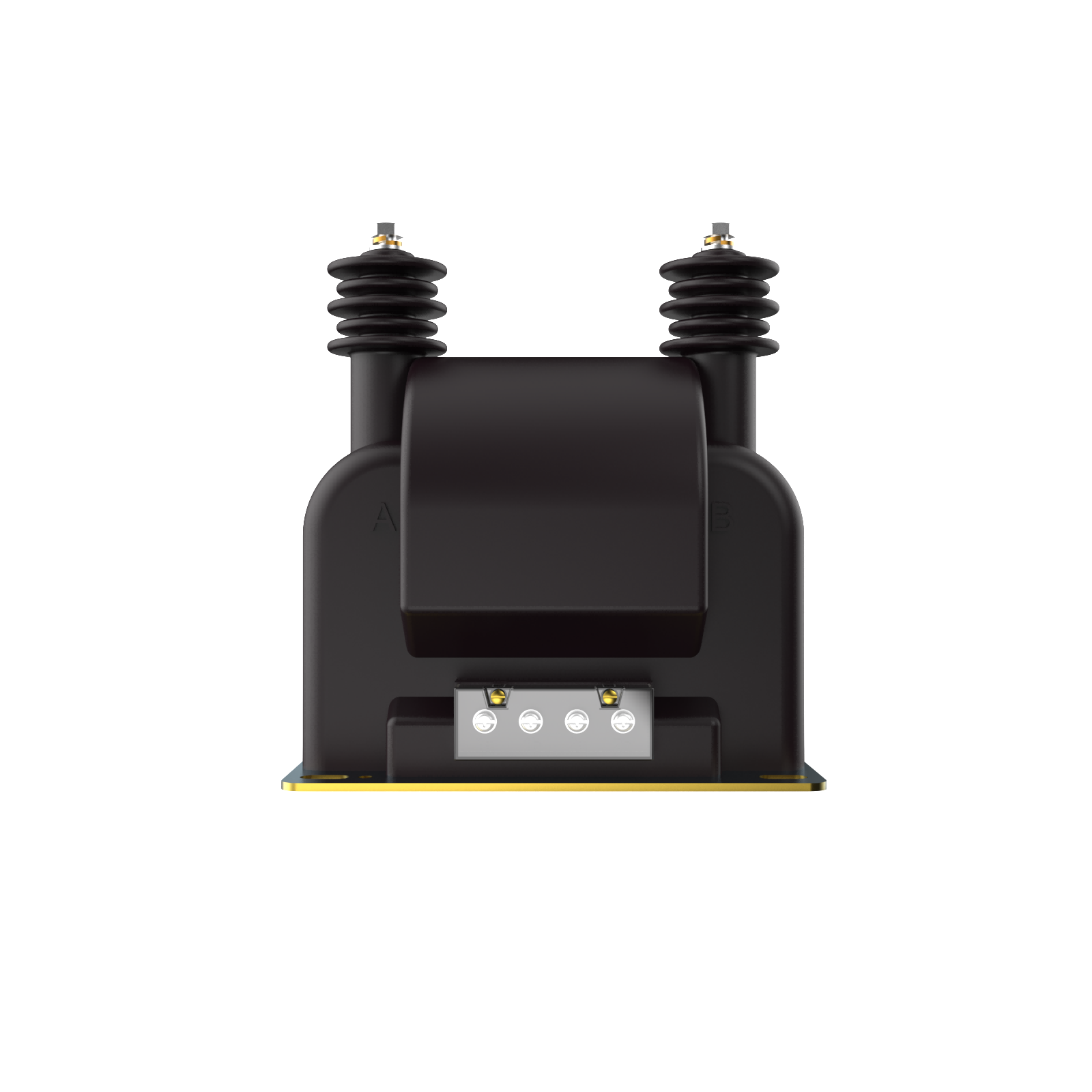

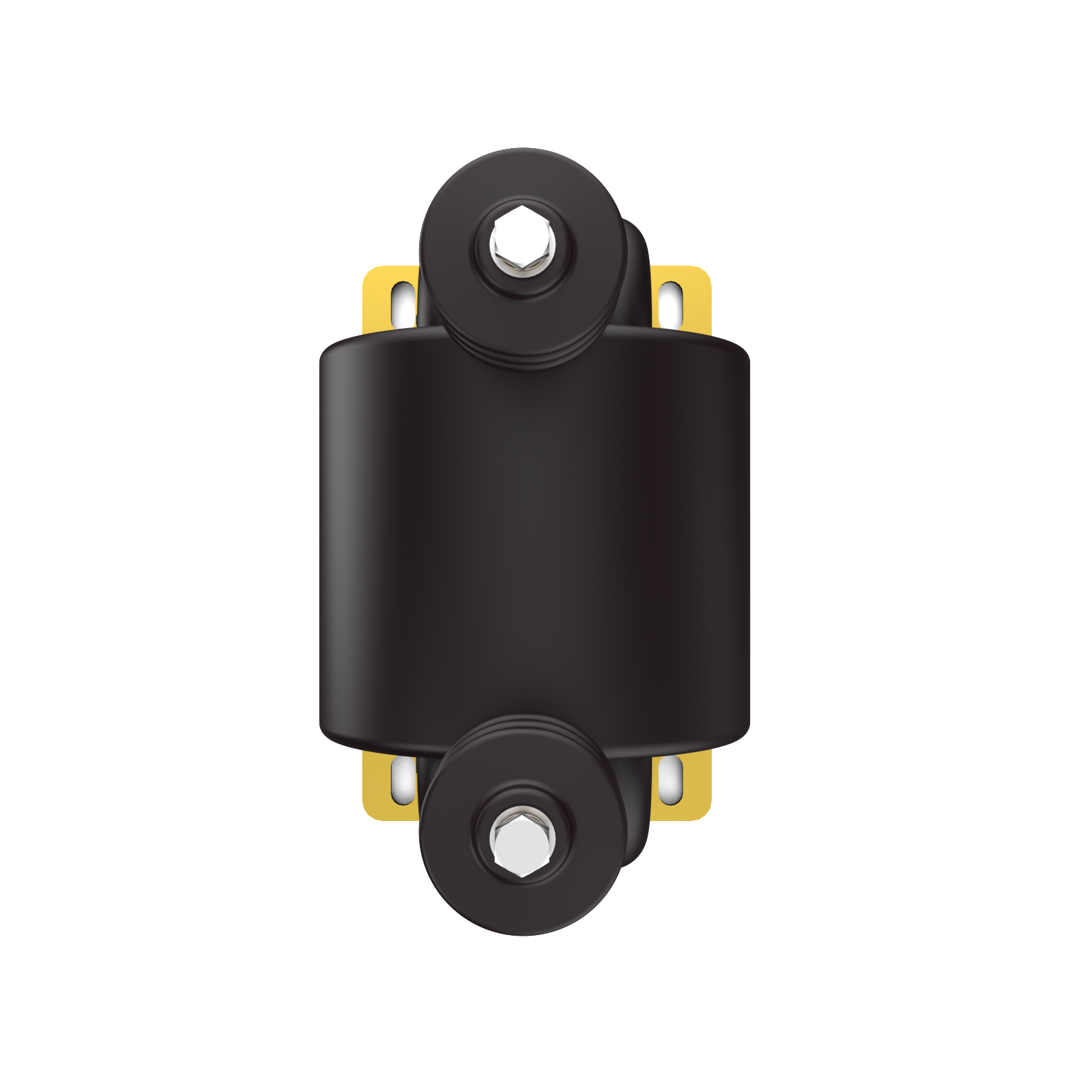

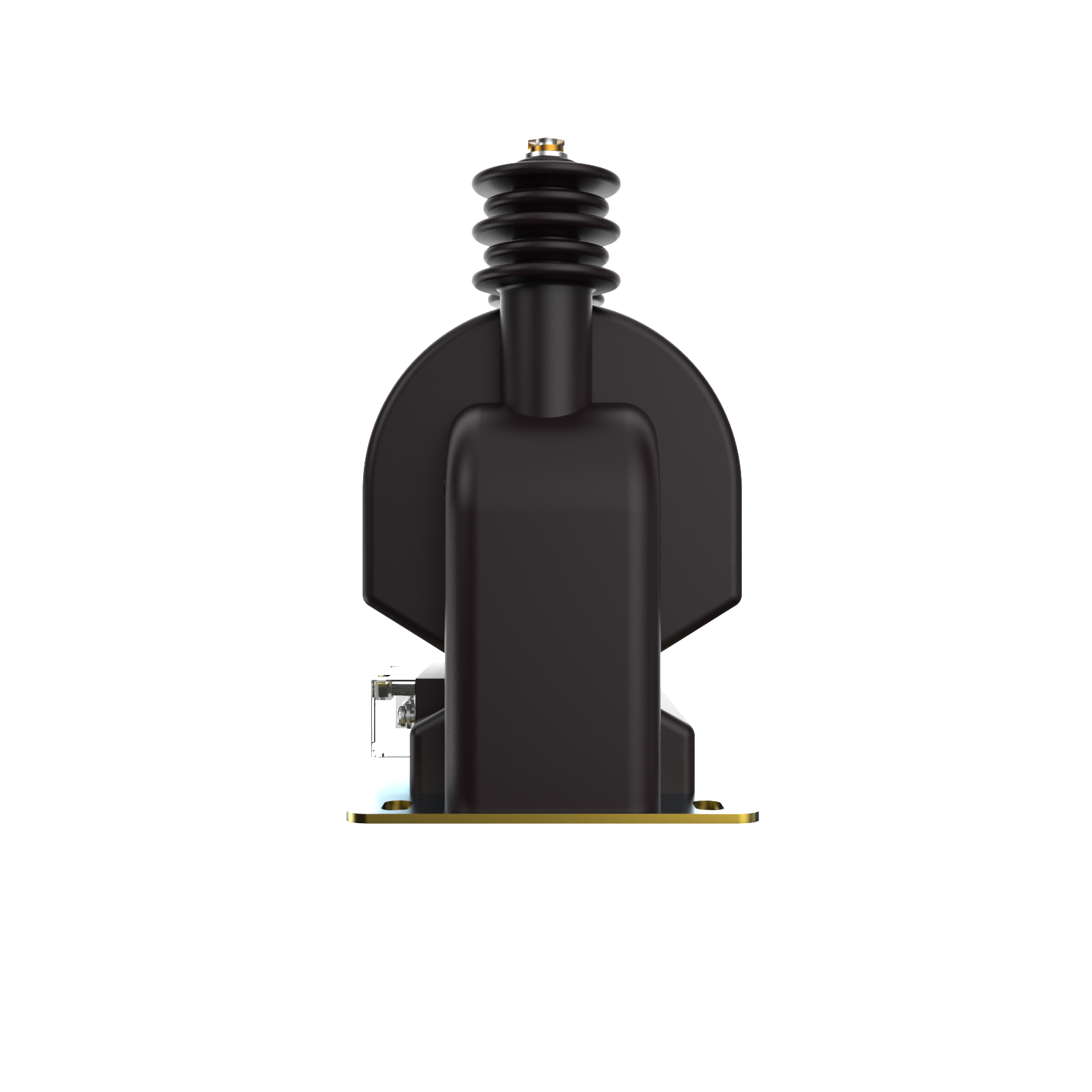

二、结构简介
JDZ-10型 互感器为半封闭外铁芯结构，绕组为环氧树脂全真空浇注全绝缘结构。铁芯采用优质硅钢片叠装而成。互感器绝缘靠环氧树脂，产品体积小、重量轻，安装仅占有限空间。所有绕组完全浇注在环氧树脂中，具有优良的绝缘性能，耐冲击和机械压力，并可以保护绕组不受潮。一次绕组引出线端子的标志为A、X;二次绕组引出线端子的标志为a、x，均在浇注体上清晰标注。在夹件上的接地标志旁有接地螺栓供接地用，下部支架供安装用。整体结构紧凑，使用方便。
三、工作条件
1. 海拔高度不超过1000米；
2. 周围环境温度不高于+40℃。不低于-5℃；
3. 周围空气的相对湿度不大于85％（20℃）；
4. 安装场所无腐蚀性的气体。
四：技术参数
1. 功率因数：负荷的功率因数：COS∅=0.8(滞后)；
2. 爬电距离：表面爬电距离:大于230mm;
3. 产品标准：电压互感器符合GB20840.3-2013标准规定；
4. 技术参数：
额定电压比：10/0.22
额定二次输出：80VA
极限输出：500VA
额定绝缘水平：12/42/75 kV
准确级：0.5级
五、主要结构及工作原理
JDZ-10型，10/0.22 0.5级电压互感器一次绕组为单匝式铁芯卷制成圆环形，二次绕组均浇注于浇注体中构成半封闭结构，产品的安装板上装有铭牌和接地螺栓，并备有4孔Φ14安装孔，一次接线端和二次接线端子附近的浇注体上注有A、X和a、x。
六、安装与使用
1. 安装：将本型产品的安装板用M12螺丝垂直安装在板壁上，然后分别进行一次二次线的连接；
2. 雷雨较多的地方使用互感器，应在安装处采取避雷措施，避免因雷击而使互感器烧毁。
七、注意事项
1．安装使用前应检查产品绝缘及接地螺栓接地是否良好；
2．产品的任何一个二次绕组均不允许短路，所连接的仪表仪器的回路中要经检查连接点是否有松脱现象；
3．产品应经常清洁，定期将产品从线路隔离，拭去其上的灰尘和其它杂物，发现环氧树脂浇注体有裂缝时应立即着手做绝缘试验，并彻底检查产品内部有无故障发生及时进行妥善处理；
4．产品经长期停用或储存后,再度使用时必须检查绝缘是否良好,不符合要求不能使用。
八、外形图和接线图
8.1 外形图：
8.2 接线图
